【乐虎集团的官方网站 】活塞nianxiangyuan 都有余隙容积，nianxiangyuan 的余隙容积，有的是结构上的需要，有的是难以避免的。活塞nianxiangyuan 的余隙容积由四部分组成：

　　一是活塞运动到死点时，其与汽缸盖之间的间隙形成的容积；

　　二是活塞外圆第一道活塞环端面到活塞顶面与气缸镜面形成的环形容积；

　　三是气阀阀腔与气缸镜面之间形成的容积；

　　四是气阀阀座和升程限制器所形成的空隙容积。

　　nianxiangyuan 级的总余隙容积值与行程容积的比值称为相对余隙容积。一般认为nianxiangyuan 的相对余隙容积值在下列范围内：压力≤20bar时，为0.07～0.12；压力＞20bar时，为0.12～0.16。其已被采用的相对余隙容积值为：压力≤20bar时，为0.03～0.12；压力＞20bar时，为0.12～0.22。

　　在nianxiangyuan 工作时，由于余隙容积的存在，在吸气阀开启前，余隙容积中的高压气会从排气压力膨胀到吸气压力，占据了部分行程容积，使吸气伐吸入的气体容积减少，相应排气量也降低了。所以在设计气缸时，要预先考虑到余隙容积对排气量的影响，nianxiangyuan 设计者用容积系数等参数计算nianxiangyuan 真实排气量。设计nianxiangyuan 时，在考虑到生产率、制造、装配和安全运转等情况下，应尽量使余隙容积小些。但有时为了调整活塞力或排气量，也会相应的加大某些余隙容积。

　　当nianxiangyuan 在压缩气体时，气体中可能有部分蒸气会凝结下来，或吸气带水、带液。如果气缸端面余隙不够大，就可能产生液击。以至于损坏缸盖或活塞、活塞杆等。

　　为了装配和调节的需要，在活塞死点位置与缸盖与处于的之间也必须留有一定的余隙。

　　由于金属的热膨胀，活塞杆、连杆在工作中，随着温度升高会发生膨胀而伸长。气缸中留有余隙就能给nianxiangyuan 的装配、操作和安全使用带来诸多好处。但余隙过大的话，会使nianxiangyuan 生产能力降低。




　　1、余隙调节是nianxiangyuan 一种传统的气量调节手段

　　余隙调节是nianxiangyuan 一种传统的气量调节手段，过去多用于尿素合成二氧化碳nianxiangyuan ，用以调节换成尿素流程所需加入二氧化碳气体的比例。典型的结构是在缸盖处增加一可手工调节的辅助余隙容积，用螺杆手轮调节辅助余隙容积的大小，起到调节吸气量的目的。

　　现今多用于氢气nianxiangyuan 和联合nianxiangyuan ，余隙容积调节nianxiangyuan 气量是改变余隙容积的大小，而使nianxiangyuan 级的吸气量发生变化，这种调节分为固定调节和变动调节两种。

　　固定式调节：是在设计或改造nianxiangyuan 气量时，增加或设法减小一定的余隙容积，使之调整nianxiangyuan 气量或有关级的压缩比。

　　变动调节：是设置一个或数个辅助余隙容积，利用手动或自动模式调节辅助余隙容积的大小，从而达到调节nianxiangyuan 气量或有关级的压缩比的目的，使nianxiangyuan 运行参数更能满足下游工况的适应性。

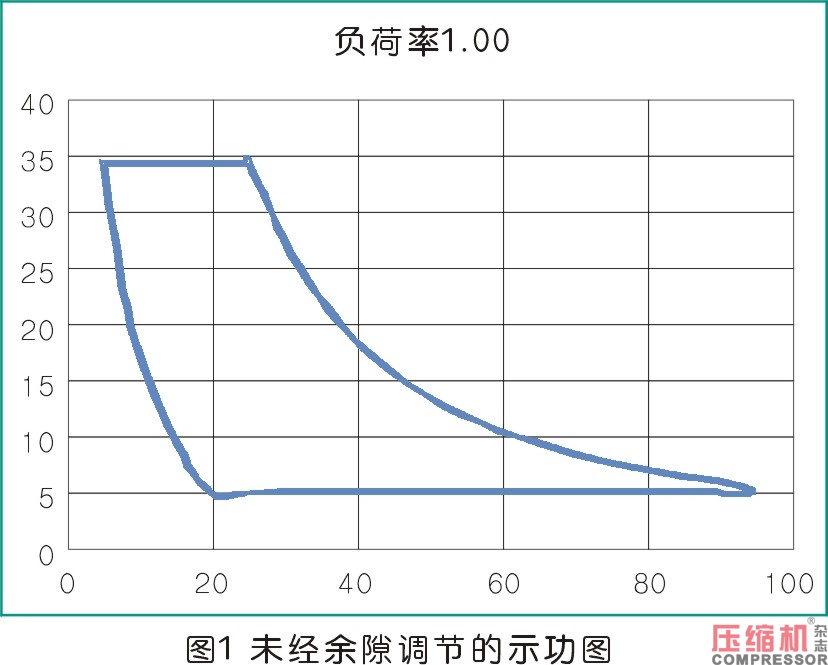

　　由于余隙容积发生变化，会引起nianxiangyuan 示功图的变化。未经余隙调节的示功图见图1。






　　余隙调节负荷率0.052的示功见图2，吸气量变小，排气量也变小，压缩功（示功图的封闭面积）也变小。




　　余隙调节负荷率0.157的示功图见图3，吸气量更变小，排气量也更变小，压缩功（示功图的封闭面积）也更变小。




　　余隙调节负荷率0.29（没有排气）的示功图见图4。吸气量变小，排气量变为零，压缩功（示功图的封闭面积）也更变小。此循环变成吸气、压缩和膨胀三个过程的死循环，nianxiangyuan 只消耗功率（摩擦功），而没有排气，这种情况会使气缸内气体温度升高。




　　活塞nianxiangyuan 的排气量一般是根据装置所需的最大容积流量或近期装置可能扩容所需的流量来选择，一般具有一定的富裕量。由于入口条件的改变（入口压力、温度等）、工艺流程或耗气设备的需求量改变，当耗气量小于nianxiangyuan 的排气量时，nianxiangyuan 会出现该级排气压力升高，此时需要调节nianxiangyuan 得吸气量，以使nianxiangyuan 的排气量适应耗气量的要求，保持管网中的压力稳定，并相应减小电动机的功率损耗，达到兼应节电的效果。



　　2、余隙容积电液控制系统

　　电液控制系统根据主控变量或通过手动给定参数，通过可编程控制器（PLC）、伺服阀、位移传感器、伺服油缸组成的电液位置控制系统，使余隙缸活塞按输入信号作直线位移，从而实现各级余隙容积变化的伺服控制，最终实现nianxiangyuan 排气量和级间压缩比的控制。

　　压开进气阀的调节幅度较大，适用于粗调节，有一定节能效果。

　　而nianxiangyuan 某级进行余隙调节时，吸气减小，该级的压缩比会减小，使下一级的压缩比升高。为了相对稳定各级压缩比，有必要对下一级或下两级也进行相应的余隙调节。

　　被调节压缩比的级可采用压力传感器或压缩比变送器测量压缩比数据。



　　3、一种典型的余隙容积无级调节控制系统

　　山东易阳石化节能设备有限公司专门开发的nianxiangyuan 节能装备系统YY-EEA-ACCY3.3主要为石油化工、煤化工行业nianxiangyuan 气量无级调节服务。一种充液式余隙容积无级调节控制机构的节能效果得到好评。余隙容积无级调节执行机构有单作用和双作用两种，均取得专利。

　　采用西门子S7-200plc可以满足余隙容积无级调节控制系统所需。采用充液式驱动辅助余隙容积是不错的选择。

　　该系统可以选择一、二、三级操作模式为手动或自动；

　　系统页面可以显示系统压力、液位、温度等参数；

　　页面可以选择：一级执行机构负荷率；一、二级手动值显示及确认按钮；二级执行机构负荷率；三级执行机构负荷率；三级手动值显示及确认按钮；

　　页面可以显示泄漏流量；故障显示等。并有系统设置按钮。

　　经多几家改造后反映：余隙容积无级调节控制机构可在70～100%内温度调节。

　　该装置系统起动平稳，加减负荷、切机、停机稳定。改善了循环氢nianxiangyuan 的操作难度，系统高压参数更加稳定。同步电机电流下降值约为59-53=6(A)，达10.2%，nianxiangyuan 功率下降亦为10.2%。
