江河中的水会汽化，湿衣服在大气中会晾干，所以，通常大气中的空气总含有水蒸气。含水蒸气的空气称为湿空气，不含水蒸气的空气称为干空气。若定压力未饱和湿空气中水蒸气的含量不变，而湿空气的温度逐渐降低，其状态将沿T-S图（图1）上的定压线BC冷却，最终和干饱和蒸汽线（X=1）相交于C点，此时湿空气就处于饱和状态，再冷却，则水蒸气在C点温度下开始凝结，生成水滴或结露。若定温未饱和湿空气中水蒸气的含量不变，而湿空气的压力逐渐升高，水蒸气的分压力Pν也愈大。在图2中，由状态B沿定温线向左移，直到与干饱和蒸汽线相交于A点，即成为饱和湿空气，水蒸气分压力再升高，就会生成水滴或结露。

　　二、基本概念

1、湿空气中包含干空气和水蒸气，由于湿空气中水蒸气的分压力很低，可视水蒸气为理想气体。所以，一般情况下湿空气可以看作理想混合气体，根据道尔顿定律知，湿空气（大气）压力Pb=干空气分压力Pa+水蒸气分压力Pv

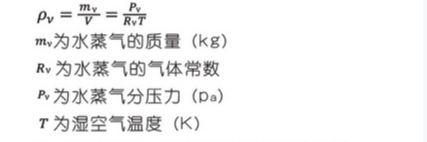

2、绝对湿度，每1立方米的湿空气中所含的水蒸气的质量（千克）称为湿空气的绝对湿度。

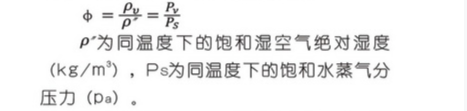

　　3、相对湿度，湿空气的绝对湿度与同温度下饱和湿空气的绝对湿度之比：

　　4、含湿量，一定容积湿空气中的水蒸气的质量与干空气质量之比单位为kg/kg（干空气）：

　　三、冷凝水析出对容积流量影响

nianxiangyuan 中的容积流量是指在所要求的排气压力下，nianxiangyuan 单位时间内排出的气体容积，折算到进口状态，也即第Ⅰ级进气接管处的压力与温度，并应计入级间分离掉的水分折算成蒸气的容积，特别是加了后冷却器、气水分离器，nianxiangyuan 析出的水分对机组的容积流量影响更大，可用下列公式计算析水量及转化成蒸气的容积。

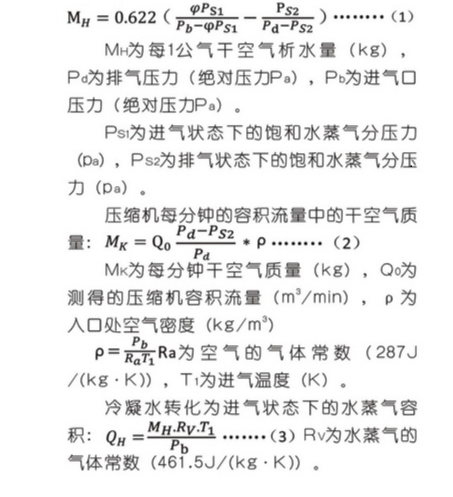

每公斤干空气析水量（排气状态为饱和气体）：

　　　四、利用Excel表的计算

1、新建Excel表格，在sheet2表上输入不同温度下的饱和水蒸气分压力数据，如下图。

　　精确到0.5度，输入所需要的最高温度即可。

2、在sheet1表上输入如下表内容。

　　3、利用vlookup函数，把温度精确到0.5度，通过数据表查找到相应温度下的饱和水蒸气分压力。如进气温度下的饱和水蒸气分压力表格公式为=VLOOKUP (FLOOR(B2,0.5)，数据！A:B,2,0)，排气温度下的饱和水蒸气分压力表格公式为=VLOOKUP(FLOOR(E2,0.5)，数据！A:B,2,0)。

4、机组每分钟的析水量= 1式*2式，这里假设排气状态下为饱和湿空气，如排气在假设为饱和状态下的含湿量还大于进气状态的含湿量，说明此时排气为不饱和湿空气，机组没有冷凝水析出，利用if函数来判断，如为负值说明没有水析出，把此值赋为0，如是正值就返回为此值，表格公式为：

=IF(0.622*(D2/100*H2/(C2/100-D2/100*H2)-I2/(F2+C2/100-I2)) *(F2+C2/100-I2)/(F2+C2/100)*C2 *1000/287/(273.2+B2)*G2<0,0,0.622*(D2/100*H2/(C2/100-D2/100*H2)-I2 /(F2+C2/100-I2))*(F2+C2/100-I2)/(F2 +C2/100)*C2*1000/287/(273.2+B2)*G2)

5、可以用3式来计算冷凝水转化为进气状态时水蒸气的容积，表格公式为：

=J2*461.9*(273.2+B2)/(C2*1000)

可以利用Excel表格方便地计算出析水量及转化成水蒸气的容积，减少手工计算量，只要输入蓝色的状态参数即可。
