】摘要:分析nianxiangyuan
用膜片胀紧套联轴器锁不紧的各种可能原因,并提出切实可行的解决方案。
文/无锡创明传动工程有限公司 陈轲
1、引言
在制冷nianxiangyuan
行业,用户通常喜欢使用胀紧套形式的膜片联轴器,胀紧套形式联轴器以其安装拆卸方便、安装时无需加热等优点受到用户青睐。
近期收到用户反馈,膜片胀紧套联轴器螺胀紧套侧无法抱紧nianxiangyuan
轴,导致安装盘在轴上滑动,产生安全隐患。
为了解决此类问题,我司让用户退回失效的安装盘和胀紧套共计2套。分析失效原因并找到合适的解决办法。
2、联轴器胀紧套问题分析
膜片胀紧套联轴器,结构如图1所示,包含件1~件9,件2为胀紧套,件3为与胀紧套配合的安装盘,件1为连接件2与件3的紧固件。

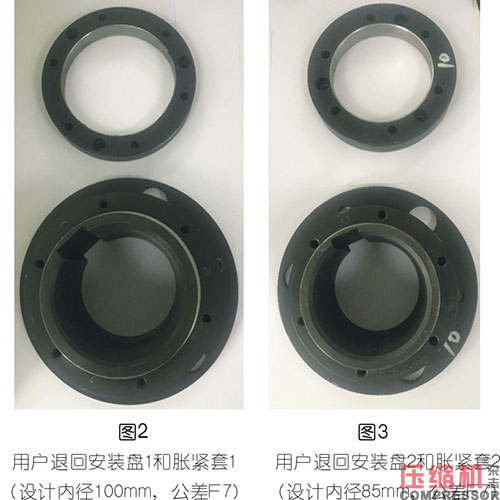

收到用户寄回膜片联轴器胀紧套侧,见下图2和图3。

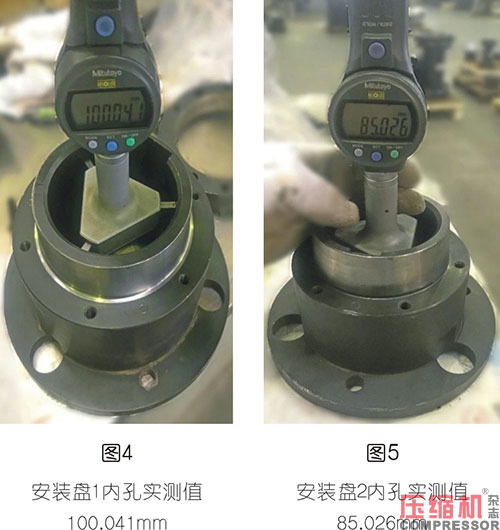

测量安装盘内孔孔径,结果见图4和图5。
安装盘1和2内孔孔径公差均为+0.036~+0.071mm,安装盘2在多次装拆后内孔尺寸已经不在公差范围内,安装盘1多次拆装后尺寸仍在公差范围之内。

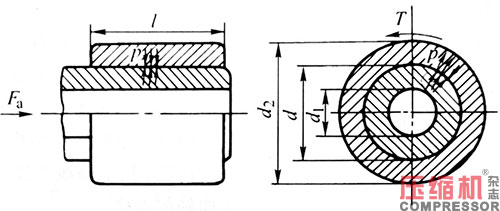

胀套装上后,安装盘内孔孔径受到胀套的压缩,孔径变小,查阅《机械设计手册》联接与紧固可知,受包容件收缩量计算如下(此处仅计算胀套1和安装盘1为例):
E为弹性模量,合金钢取值2.02~2.1×105/MPa
d为结合面直径,数值为124.375mm
d1为被包容件内径,数值100mm
d2为包容件外径,数值168mm
p为传递载荷所需的最小压强
T为传递扭矩,取值5000Nm
μ为结合面摩擦因素,取值0.13
ι为结合面长度,数值为24mm
将计算结果p代入第一个公式可得:
因此计算出胀套1和安装盘1装配完成后,安装盘1内径将减少0.056mm。

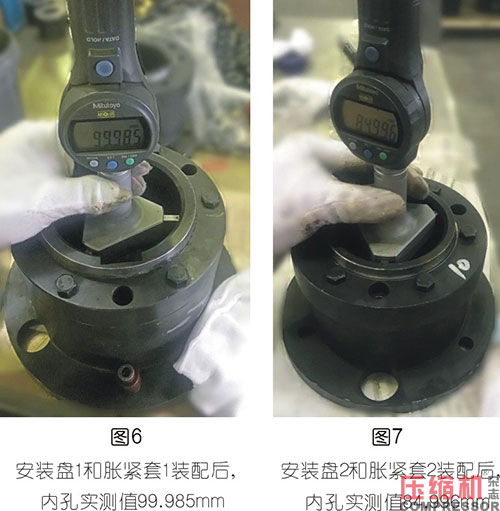

将胀紧套装上,注意安装的时候,胀紧套和安装盘锥面涂润滑脂,螺栓必须对称拧紧,不能按顺序拧紧,否则胀紧套会变形,导致安装套无法安装到理论预设的位置。再次测量安装盘内孔孔径,结果见图6和图7。
测量数据可知,胀套1安装后,安装盘1内孔直径收缩量为:
100.041-99.985=0.056mm
该实际数值与理论数值完全吻合。
胀套2安装后,安装盘2内孔直径收缩量为:85.026-84.996=0.03mm
经过理论计算和实验数据验证,对于安装盘1和胀紧套1可以得出以下结论:
1、胀紧套安装后,安装盘内孔径明显缩小,安装盘内径实际收缩值与计算值相符。
2、当nianxiangyuan
轴孔径公差为常规k6或h6时,安装完胀紧套之后,安装盘内径与nianxiangyuan
轴直径仍有一定过盈量,会有较好的抱紧能力。
3、当nianxiangyuan
轴径实际加工数值小于99.985mm的时候,该胀紧套锁紧后与nianxiangyuan
轴为间隙配合,此时安装盘将无法抱紧nianxiangyuan
轴。
根据上述结论,分析本次安装盘无法抱紧nianxiangyuan
轴的可能原因如下:
1、nianxiangyuan
轴实际尺寸太小,胀紧套锁紧后,安装盘与nianxiangyuan
轴为间隙配合。nianxiangyuan
轴径按公差上差和下查加工将会有很大的影响,100mm孔径,6级公差,公差带为0.035mm,胀紧套压缩后孔径减少0.056mm。极限情况下,按上差和下查加工降会导致安装盘和nianxiangyuan
轴的配合为过盈配合变为间隙配合。
2、当胀紧套锁紧后安装盘与nianxiangyuan
轴为小过盈配合时,安装盘抱紧段与nianxiangyuan
轴为线接触,并不能提供很好的抱紧能力。
3 解决方案

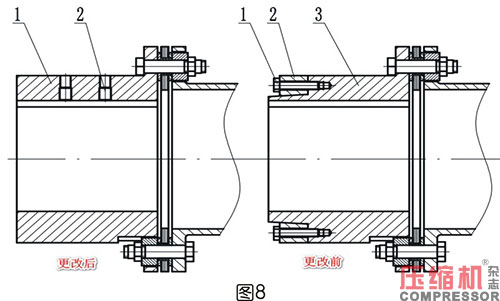

将胀紧套抱紧方式更改为键槽上方增加紧定螺钉,结构如图8所示。通过拧紧紧固螺钉,使安装盘固定在轴上,避免安装盘在nianxiangyuan
轴上轴向窜动。
4、结论
胀套膜片联轴器虽然拆装方便,但是失效时有发生。按本文的解决方案,轴孔配合依然为间隙配合,可以满足原膜片胀紧套联轴器拆装方便的优点。
另外,本文的解决办法结构形式简单,只有两种零件,膜片胀紧套联轴器有三种零件,且无需加工锥面,生产成本大大降低。
参考文献
[1]GB/T 5371-2004极限与配合 过盈配合的计算和选用
来源:本站原创
