一、综述
【乐虎集团的官方网站
】离心nianxiangyuan
和离心鼓风机作为一种广泛应用于工业领域的设备，其维修保养对于保持设备性能和延长使用寿命具有重要意义。本着及时维保和降低维护成本的初衷，本文对离心nianxiangyuan
和离心鼓风机的维修流程进行简要总结，为相关企业使用相关设备提供参考。
离心nianxiangyuan
和离心鼓风机维修流程概述：
1.维修流程
离心nianxiangyuan
和离心鼓风机的维修流程一般包括以下几个步骤：
（1）故障诊断：通过设备运行数据的监测和分析，确定nianxiangyuan
故障的原因和部位。
（2）拆卸与检查：对故障部位进行拆卸，检查零部件的磨损、腐蚀等情况，以便确定维修方案。
（3）更换部件：根据检查结果，更换损坏或磨损严重的部件，如轴承、叶轮等。
（4）组装与调试：将更换过部件的nianxiangyuan
重新组装，并进行调试，确保设备正常运行。
（5）交付使用：维修完成后，将nianxiangyuan
交付使用，并进行必要的技术培训和指导。
2.维修周期与频率
离心nianxiangyuan
和离心鼓风机的维修周期与频率，应根据设备的使用情况与制造商的建议来确定。一般来说，对于关键设备，应每年进行一次全面的维修检查，而对于其他设备，可根据实际情况每两年或三年进行一次维修。在设备运行过程中，应定期对设备进行巡检和维护，以预防潜在故障的发生。
3.维修成本
离心nianxiangyuan
和离心鼓风机的维修成本因设备型号、故障程度以及维修公司的报价等因素而有所不同。一般来说，离心nianxiangyuan
和离心鼓风机的维修成本包括人工成本、材料成本、检测成本等。在制定维修预算时，应充分考虑这些因素，并留有一定的余地以应对可能的额外费用。
二、维修原则
离心机需按高速转子的规定要求实施解和检查。因对日后设备运行有着非常大的影响，需要注意维修过程中各种机构和配件的规范使用。
高速旋转机器部分由高精密齿轮和叶轮组装的，进行关联部分分解及组装作业时，推荐有经验的专业人士操作或在厂家技术人员指导下进行。
三、维修内容
按拆解、检查、组装及试运转基本程序进行。
内容参照原厂操作手册，进行全面维修工作。
1.拆解

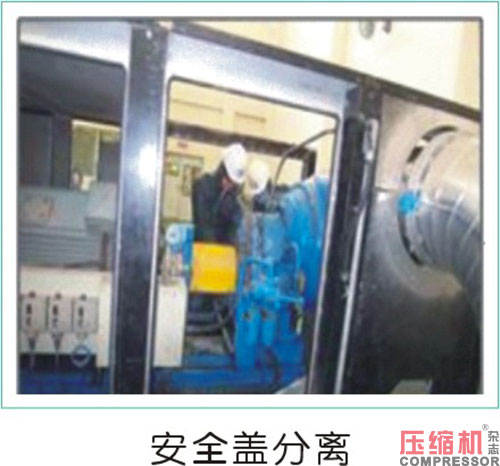

1.1供电装置
离心nianxiangyuan

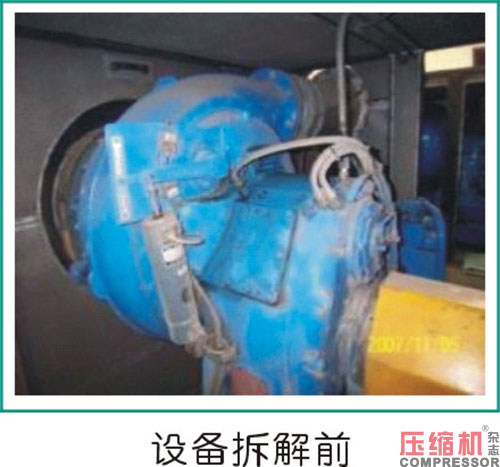

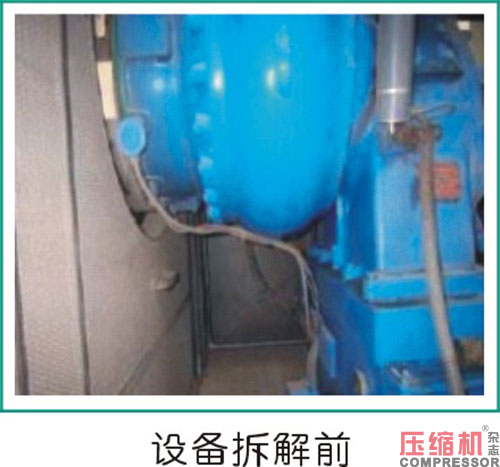

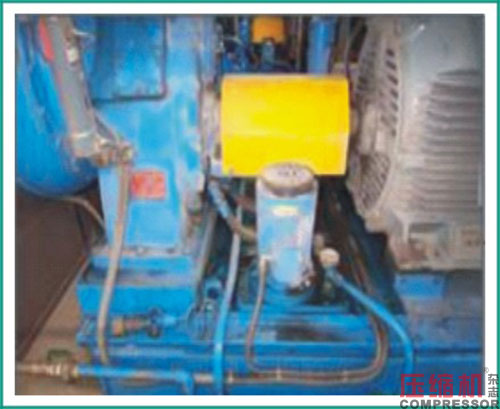

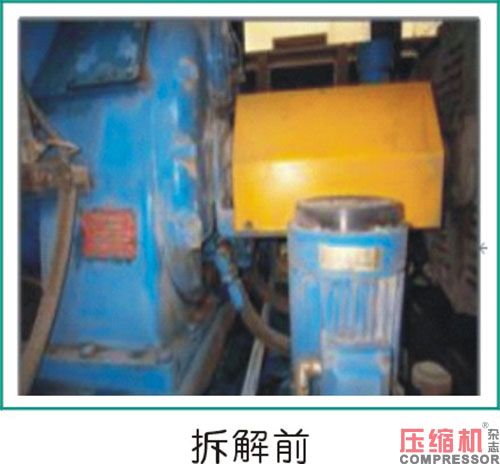

和离心鼓风机拆解前，需要做好相关的安全措施，电源切断，水源切断，排气切断再实施作业。从安全因素考虑，拆解需要在明亮、有吊装设备、宽敞的场地实施。
1.2供油装置及电机装置
注意事项：拆解所有供油装置部件，必须在放空油路的过滤器和润滑油管道中润滑油的情况下进行。

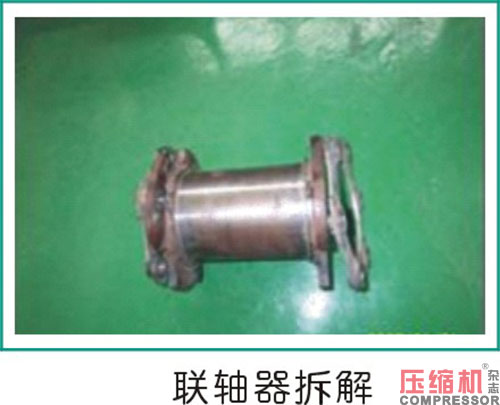

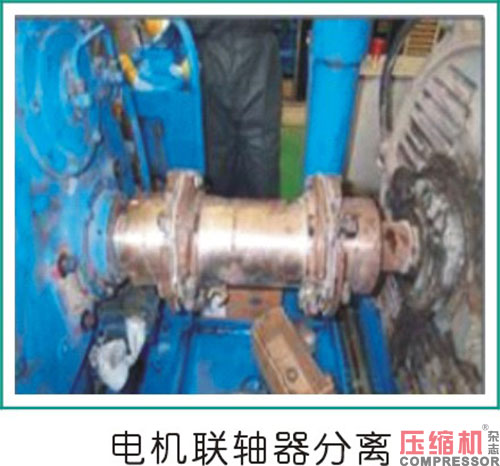

1.3电机联轴器
注意事项:因在电机与增速大齿轮轴上固定的联轴器轮轴是热套组装，所以不能使用撞击或拉伸方式拆解。
注意事项:拆解后需要判定轴向公差，需检查轴方向误差值后拆解。

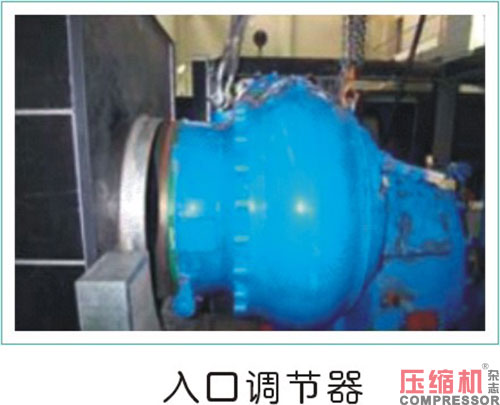

1.4入口调节器及排气单向阀
1.5增速器齿轮箱及入口导叶
注意事项:离心nianxiangyuan
和离心鼓风机是高速旋转设备，所以在拆解和组装时需充分地注意到对叶轮的碰伤，避免损伤扩压器叶片。在拆解过程需要使用专用工具，避免在移动和搬运过程中粗心大意而发生的安全事故，一定要使用起重机进行作业。

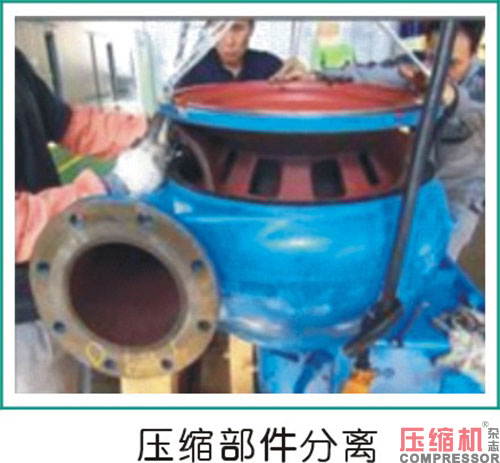

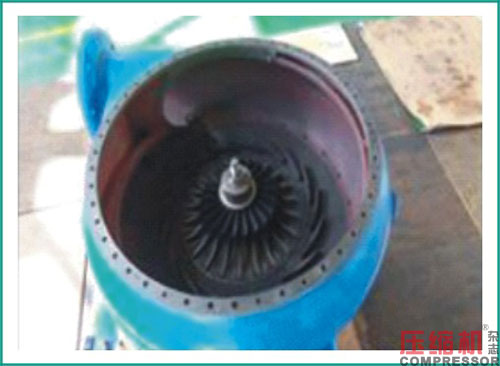

1.6压缩部件拆卸分离
注意事项:扩压器叶片及曲面部分(叶轮组合部分)需要保护并防止外部的冲击。
[用语解释]
*IGV（入口导叶）：位于叶轮前端控制入口流量的装置。
*VD：位于叶轮后端控制出口流量的装置。

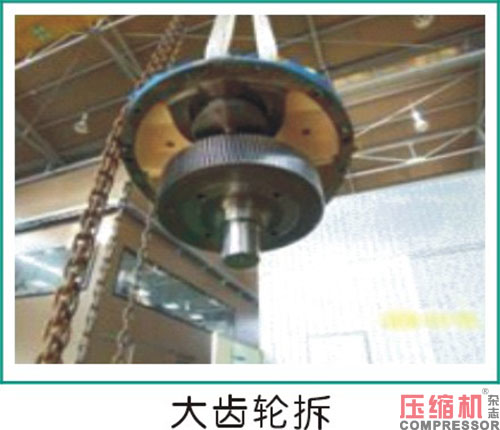

1.7高速转子拆卸
注意事项:高速转子(Rotor)由高速旋转的高精密小齿轮、轴承以及叶轮共同组合而成，注意从增速齿轮箱开始的拆解过程以及吊装过程中发生碰撞损坏。

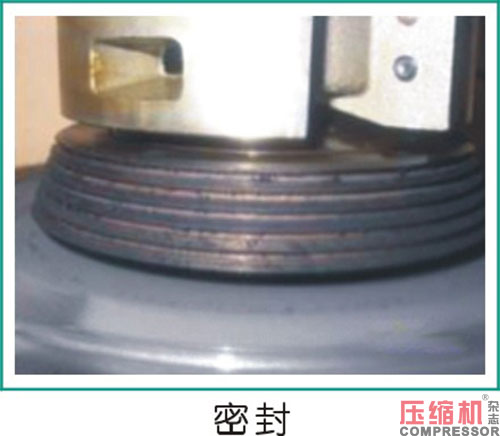

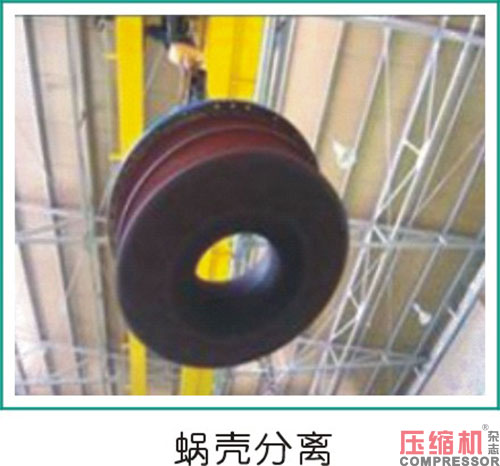

1.8涡壳及密封
注意事项:涡壳为铸件，在拆解过程以及搬运过程要避免撞击造成配件损坏，注意主机拆解过程气封和油封的损坏。
2.检验(检查及维修)
2.1拆解检验、检查
A.增速齿轮箱以及涡壳检查
A.检验内部的杂质（铁屑、异物等）并进行彻底的清洁。
b.检查卡箍密封件有无腐蚀、磨耗以及龟裂等现象存在。
c.检验螺丝连接部位有无螺丝纹的损伤。
d.确认耦合面有无凹凸以及处理。
注意事项:叶轮、蜗壳、扩压器的清洗试剂不得用强腐蚀化学品进行清洗。
B.扩压器检验
a.先彻底清洁后再检验扩压器叶片部分的腐蚀、磨耗、偏差和损伤状态。
b.检验叶轮以及接触部分有无磨耗和摩擦的痕迹。

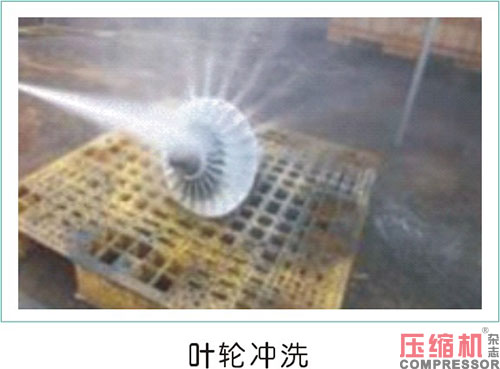

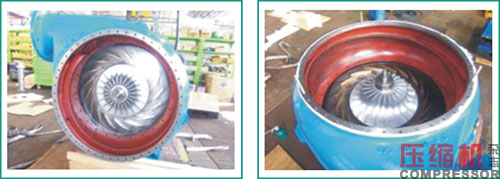

C.叶轮检验
先彻底清洁后检查叶轮叶片的腐蚀、龟裂、偏差和损伤状态。

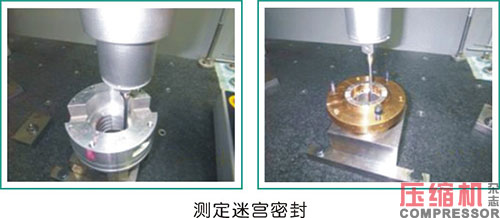

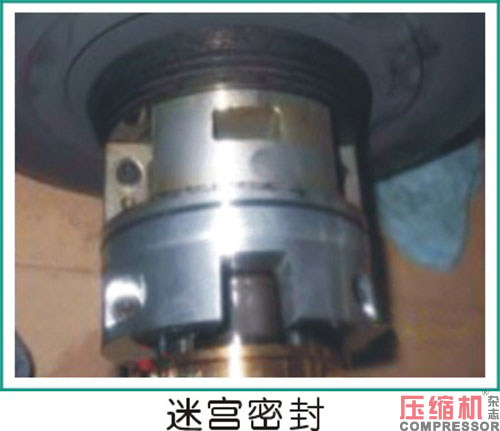

D.检验迷宫式密封
先彻底清洁后再检查迷宫，用清洁剂或柴油清洗，非接触部分有无磨耗及摩擦痕迹。

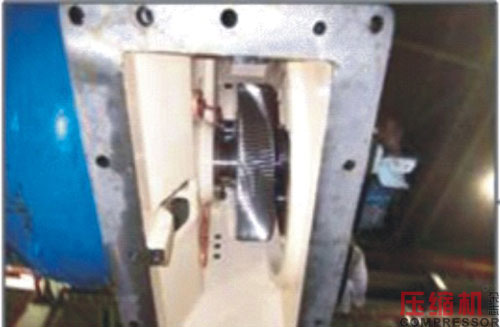

E.检查小齿轮和大齿轮
a.检查齿轮雕面有无磨耗、齿轮间隙是否正常、壁板有无折损等。
b.检查齿轮面有无因热发生而产生的变色状态。
2.2探伤检查
实施高速转子组合体的叶轮三坐标检查。
叶轮探伤检查(液体探伤检查：PT)
①高速转子清洗；
②浸透液的喷射；
③维持充分的浸透时间后进行浸透清洗；
④白色显影液的现象；
⑤分析判定。

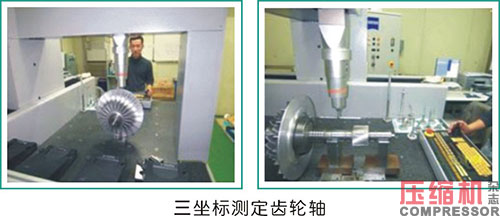

2.3齿数检查(精密齿数检查)：三坐标测定不可见的变形程度。
A.叶轮(Impeller)的齿数检查
B.小齿轮(Pinion Gear)+轴(Shaft)的齿数检查
C.各种轴承(Bearing)的齿数检查
D.各种密封(Seal)的检查

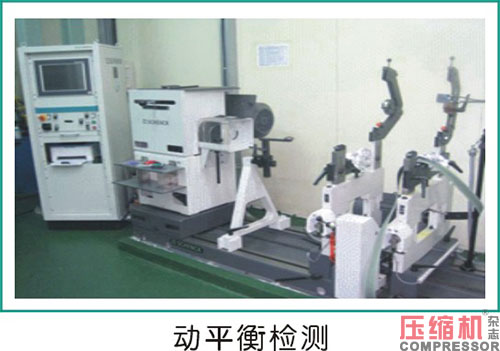

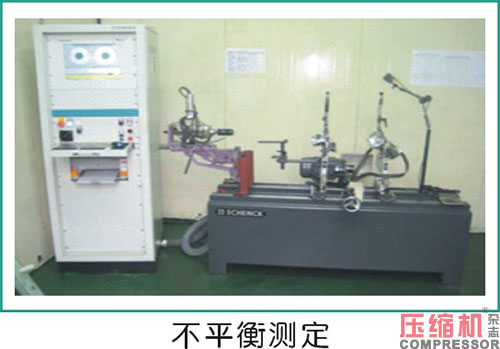

2.4动平衡检查
高速转子组合体(叶轮、小齿轮、大齿轮)动平衡修整
注意事项:动平衡需做2次，且2次平衡角度和不平衡量均在G1水平内。

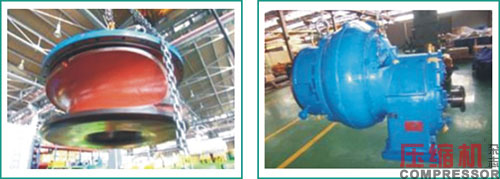

3.离心鼓风机组装

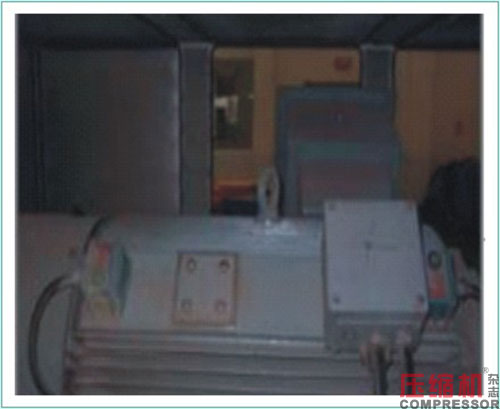

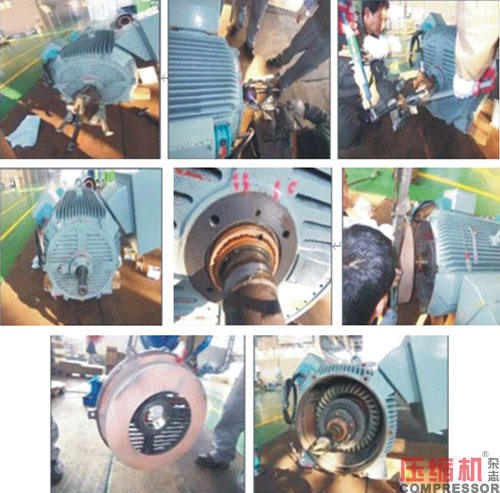

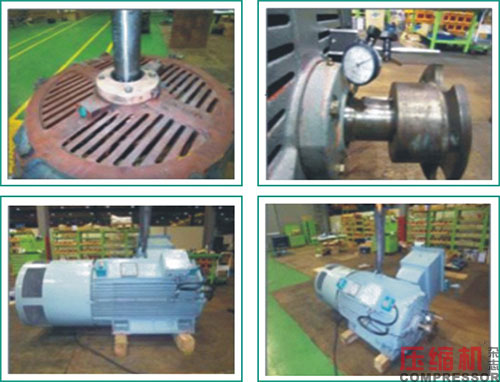

4.电机的清理及轴承更换
(1)清洗电机油封位置；
(2)更换轴承同型号及安装位置；
(3)检验清洁电机散热及冷却风叶清洁。
电机拆解：

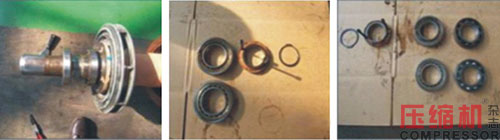

电机轴承更换：
电机组装：
组装时注意事项：
(1)需按拆解的逆顺序实施组装；
(2)部件安装及安装螺丝紧固达到规定值；
(3)齿轮和扩压器间隙调整；
(4)高速转子和叶轮之间的间隙；
(5)各种O型密封圈安装；
(6)需注意入口导叶和可调扩压器的叶轮处理。

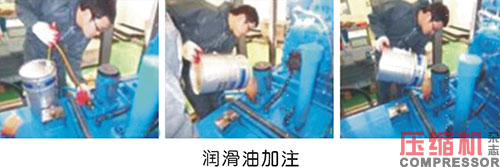

4.润滑油加注及过滤器更换
四、组装后检查事项
1.检查油泵是否正常工作；
2.确定油位是否正常；
3.确定供油压力是否正常；
4.确定压力开关是否正常；
5.确定供油装置上是否有漏油现象；
6.高速转子组装后手动盘车是否正常；
7.确定运转控制部件是否正常；
8.确定检查完成后主运转前装备的运转有无异常。
五、组装后试运行
空载运行：满足出厂参数设定，符合实际运行需求。开机试运行应该在无负荷状态下检查各部件的运行状况以及运行异响。
符合运行：各部件无异响，温度、油压、振动值都在合理要求范围内，加载运行75%符合运行15分钟，仍无异常的情况下负荷运行2小时后，确认油箱温度、振动值、喷油温度、电机温度、电机电流、排气流量、排气压力都无异常。
投入运行：2小时运行仍无异常的情况下转入100%满负荷运行后，各项参数再次确认无异常，即可投入正常运行。
